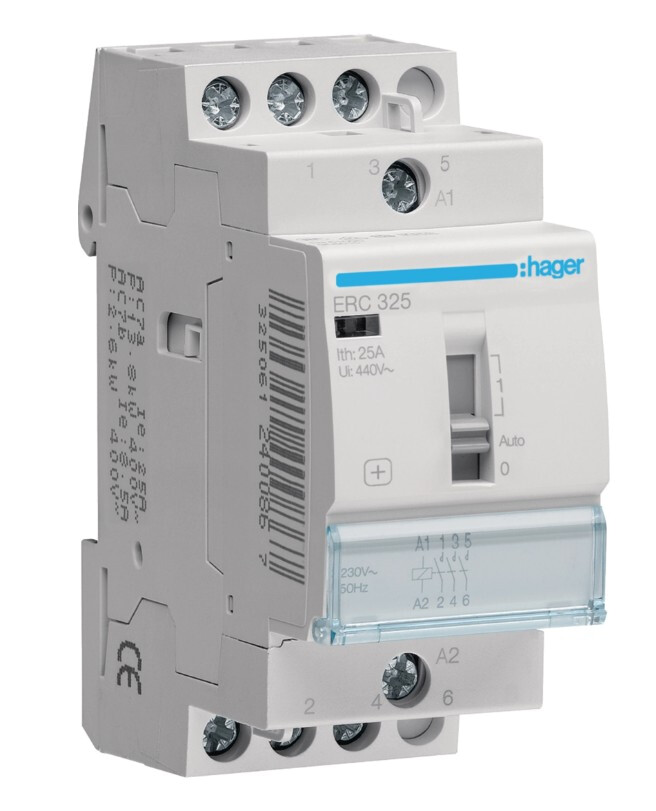

Descrição:
Tipo de comando:relé
Nº de pólos:3 P
Frequência de funcionamento:50 Hz
Tensão alternada estipulada de utilização:400 V
Tensão estipulada de isolamento:440 V
Tensão circuito de comando em AC:230 V
Tensão estipulada de resistência ao choque:4 kV
Corrente estipulada em AC7 em categoria A:25 A
Corrente estipulada em AC7 em categoria B:8,5 A
Corrente térmica ao ar livre:25 A
Consumo à chamada:21 VA
Consumo:3,4 VA
Potência de serviço a 230V em AC7 e categoria A:4,6 kW
Potência de serviço a 230V em AC7 e categoria B:880 W
Potência de utilização a 400V em AC7 na categoria A:13,8 kW
Potência de serviço a 400V em AC7 e categoria B:2,6 kW
Potência dissipada por contacto:1,5 W
Potência total dissipada em IN:7,9 W
Potência dissipada pelo comando:3,4 W
Par torçado:25 ms
Tipo de montagem de sensor:15 ms
Valor ohmico nominal da bobina:3150 Ω
Nº de manobras eléctricas em ciclos:30000
Nº de manobras mecânicas:1000000
Profundidade produto instalado:60 mm
Altura produto instalado:83 mm
Largura produto instalado:35,75 mm
Carga máxima de lâmpadas fluorescentes:950 VA
Potência máx. com fluor.,compensadas paralelo:810 VA
- no circuito duo:1990 VA
Potência máx. com lâmpadas incandescentes:1900 W
Binário de aperto:1,2Nm
Secção de ligação em cabo flexível para o comando:1 a 6 mm²
Secção de ligação em cabo rígido para o comando:1 a 10 mm²
Secção de ligação em cabo rígido:1 / 10 mm²
Secção de ligação em cabo flexível:1 / 6mm²
Tipo de ligação:Borne com parafusos
Nº de contactos:3
Tipo de contactos:3NA
Acessoriável:sim
Operação local / operação manual:sim
Directiva Europeia WEEE:em conformidade
Classe de protecção:Classe II
Índice de protecção IP:IP2X
Temperatura de armazenamento / transporte:-40 … 80 °C
